Xenoplan 1.4/17-0903

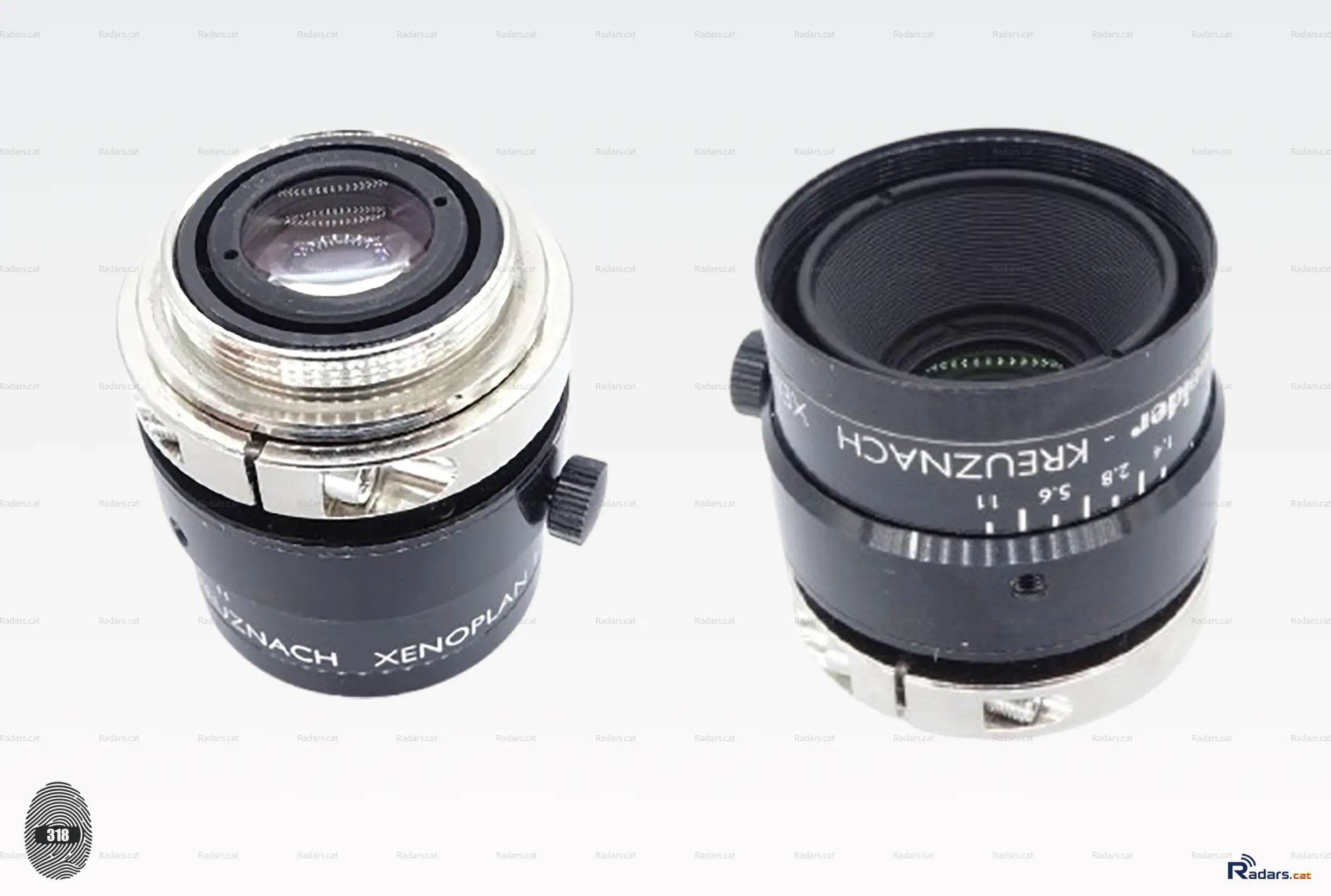

Aquí us presentem el Schneider-Kreuznach Xenoplan 1,4/17-0903, un objectiu industrial de focal fixa fabricat per Schneider-Kreuznach ^[35] i pertanyent a la sèrie Xenoplan. Va ser concebut per a sistemes de visió artificial amb càmeres de muntura C-Mount i sensors de fins a 2/3 de polzada ^[316].

La indicació 1,4/17 correspon a una obertura màxima de f/1,4 i una distància focal de 17 mm. Disposa d’enfocament i diafragma regulables manualment, amb mecanismes de bloqueig que permeten mantenir els ajustos davant de vibracions o manipulacions accidentals ^[316].

La variant -0903, amb número d’article 1001957, disposa d’un cercle d’imatge d’11 mm i està corregida per treballar en l’interval espectral de 400 a 1.000 nm, que comprèn la llum visible i l’infraroig proper. El fabricant la documenta per a sensors de fins a 5 megapíxels. Pot utilitzar-se amb càmeres monocromàtiques o en color, segons les característiques del sensor, la il·luminació i els filtres instal·lats ^[316].

Aquesta variant està documentada en una fitxa tècnica oficial de Schneider-Kreuznach d’octubre de 2018 ^[316]. També està documentada una altra execució denominada Xenoplan 1,4/17-0513 ^[312], amb número d’article 41831. Tanmateix, no s’ha pogut determinar amb exactitud la data del canvi ni si totes dues variants van coexistir durant un període.

La documentació de la ROBOT SmartCamera III de 5 megapíxels ^{[295] [357]} especifica la utilització d’un Xenoplan 1,4/17, però no identifica el sufix de la variant. Per tant, la compatibilitat del model Xenoplan 1,4/17 està documentada, mentre que la instal·lació concreta de la variant -0903 és tècnicament i cronològicament possible en unitats posteriors, però no ha pogut ser confirmada ^[304].

La relació entre les diferents òptiques i les versions de la SmartCamera III es desenvolupa a Objectius per a càmeres ROBOT ^[305]. Les característiques generals del sistema fotogràfic també es poden consultar al Manual d’homologació del sistema MultaRadar CD de Perkons ^[304].
